根據《公共建筑節能設計標準》GB50189-2005，賽尚遮陽整理了建筑外遮陽系數的計算方式，供相關人士在建筑幕墻或者建筑外遮陽設計時參考。

1，水平遮陽板的外遮陽系數和垂直遮陽板的外遮陽系數應按下列公式計算確定：

水平遮陽板：SD_H=a_hPF²+b_hPF+1

垂直遮陽板：SD_V=a_vPF²+b_vPF+1

遮陽板外挑系數： PF = A/B

公式里符號釋義：

SD_H——水平遮陽板夏季外遮陽系數；

SD_Ｖ——垂直遮陽板夏季外遮陽系數；

a_h、b_h、a_v、b_v——計算系數，按表1 取定；

PF——遮陽板外挑系數，當計算出的 PF > 1 時，取 PF = 1；

A——遮陽板外挑長度（圖1）；

B——遮陽板根部到窗對邊距離（圖1）。

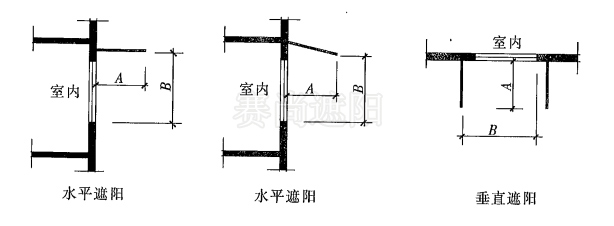

圖1，遮陽板外挑系數（PF) 計算示意

2，水平遮陽板和垂直遮陽板組合成的綜合遮陽，其外遮陽系數值應取水平遮陽板和垂直遮陽板的外遮陽系數的乘積。

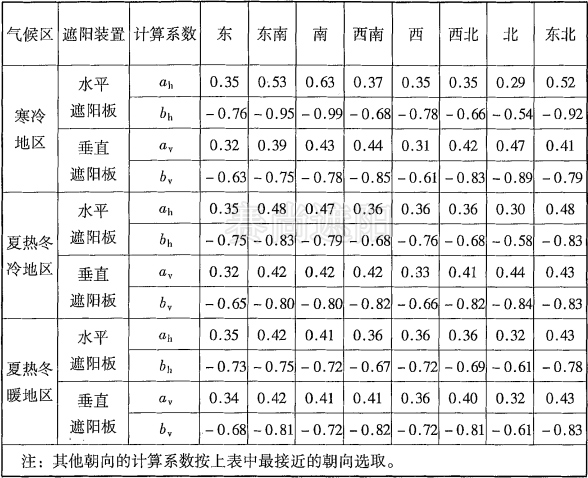

表1,水平和垂直外遮陽計算系數

3，窗口前方所設置的并與窗面平行的擋板(或花格等)遮陽的外遮陽系數應按下式計算確定：

SD = 1 -（1 - η )( 1 - η^*)

式中

η——擋板輪廓透光比。即窗洞口面積減去擋板輪廓由太陽光線投影在窗洞口上所產生的陰影面積后的剩余面積與窗洞口面積的比值。擋板各朝向的輪廓透光比按該朝向上的4組典型太陽光線入射角，采用平行光投射方法分別計算或實驗測定，其輪廓透光比取4個透光比的平均值。典型太陽入射角按表3選取。

η^*——擋扳構造透射比。

混凝土、金屬類擋扳取口 η^* = 0.1；

厚帆布、玻璃鋼類擋板取 η^* = O．4；

深色玻璃、有機玻璃類擋板取 η^* = 0．6：

淺色玻璃、有機玻璃類擋板取 η^* = O．8；

金屬或其他非透明材料制作的花格、百葉類構造取 η^* = 0．15 。

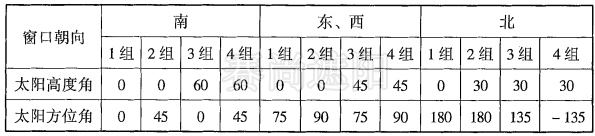

表3，典型的太陽光線入射角 (°)

4，幕墻的水平遮陽可轉換成水平遮陽加擋板遮陽，垂直遮陽可轉化成垂直遮陽加擋板遮陽，如圖4所示。圖中標注的寸 A 和 B 用于計算水平遮陽和垂直遮陽遮陽板的外挑系數 PF，C 為擋板的高度或寬度。擋板遮陽的輪廓透光比 η 可以近似取為1。

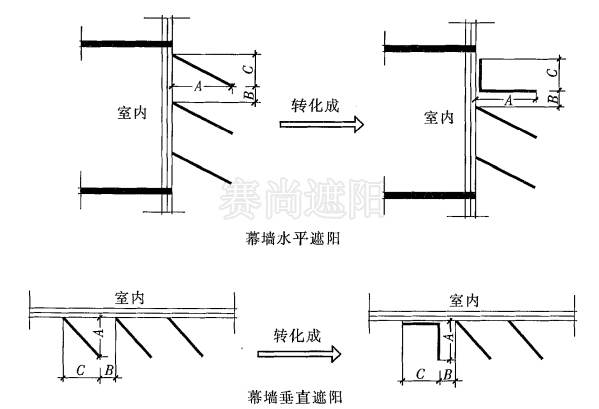

圖4，幕墻遮陽計算示意

現在的建筑外遮陽產品基本都是電動外遮陽或者智能外遮陽產品，可根據陽光射入角度角度及建筑內溫度進行相應調節，不過此建筑外遮陽系數計算方法仍具有一定的參考價值。有建筑外遮陽需求的客戶可咨詢賽尚遮陽公司給予定制相應的外遮陽解決方案。
